Flange é uma peça fundamental na conexão de tubulações em sistemas industriais. Ela permite que as tubulações circulares sejam facilmente desmontadas para inspeção, manutenção e limpeza, sem a necessidade de destruir a estrutura.
As flanges são montadas em pares e fixadas por parafusos, o que torna a montagem e desmontagem mais fácil e rápida.
Existem diversos tipos de flanges disponíveis no mercado, cada um com suas próprias características e aplicações.
Alguns dos materiais mais comuns usados na fabricação de flanges incluem aço carbono, aço inoxidável, alumínio e PVC. As flanges também precisam atender a normas e certificações específicas para garantir sua segurança e resistência.
Se você está procurando informações sobre flanges, este artigo irá fornecer uma visão geral sobre o que é flange, os diferentes tipos disponíveis, os materiais usados, aplicações, normas e certificações, além de dicas sobre montagem e desmontagem, vedação e prevenção de vazamentos, pressão e temperatura, inspeção e manutenção, segurança e resistência e muito mais.
Principais ensinamentos do texto:
- Flange é uma peça fundamental na conexão de tubulações em sistemas industriais.
- Existem diversos tipos de flanges disponíveis no mercado, cada um com suas próprias características e aplicações.
- As flanges precisam atender a normas e certificações específicas para garantir sua segurança e resistência.

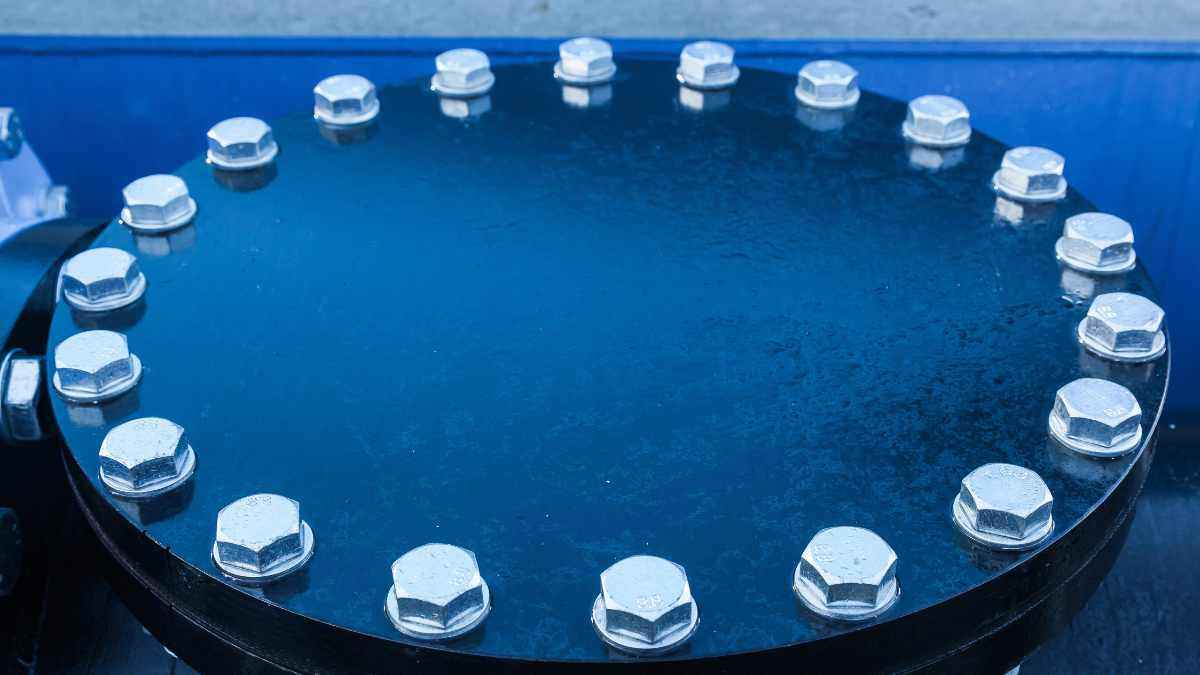

O Que É Flange
Flange é uma peça utilizada em tubulações circulares para a conexão de diferentes componentes, tais como válvulas, bombas, trocadores de calor, entre outros. Essa conexão é feita por meio de parafusos, que permitem a montagem e desmontagem da tubulação sem a necessidade de destruir a estrutura.
As flanges são projetadas para suportar altas pressões e temperaturas, tornando-se um elemento fundamental em diversos setores da indústria, como petroquímica, alimentícia, farmacêutica, entre outras.
Geralmente, as flanges são montadas em pares, fixadas por parafusos que facilitam a montagem e desmontagem, inspeção e limpeza. Elas possuem formato redondo, de acordo com o padrão da norma, e são encontradas principalmente em tubulações de seção transversal circular.
Existem diferentes tipos de flanges, cada um com suas próprias características e aplicações. Alguns dos tipos mais comuns incluem:
- Flange de pescoço: é o tipo mais comum de flange, caracterizado por um pescoço que se estende a partir do corpo da peça. Esse pescoço é soldado à tubulação, garantindo uma conexão forte e segura.
- Flange cego: é uma peça que é usada para fechar uma conexão em uma tubulação. Ele é fixado à tubulação por meio de parafusos, garantindo uma conexão segura e confiável.
- Flange de encaixe: é uma peça que se encaixa dentro de uma conexão de tubulação. Ele é fixado à tubulação por meio de parafusos, garantindo uma conexão segura e confiável.
Em resumo, as flanges são peças fundamentais para a conexão de tubulações circulares em diversos setores da indústria. Elas garantem uma conexão forte e segura, permitindo a montagem e desmontagem da tubulação sem a necessidade de destruir a estrutura.
Tipos de Flanges
As flanges são elementos de ligação utilizados em tubagens e caldeiras. Elas têm a forma de um anel, disco ou colarinho e são ligadas a um tubo para conectá-lo a outras tubagens, válvulas, etc. Além disso, as flanges também permitem que as ligações entre tubos sejam facilmente separadas em certos momentos.
Existem vários tipos de flanges disponíveis no mercado, cada um com suas próprias características e aplicações. A seguir, apresentamos os principais tipos de flanges:
Flange com Pescoço
O flange com pescoço é um dos tipos mais comuns de flanges. Ele é usado em aplicações de alta pressão e temperatura, onde a conexão precisa ser forte e segura. Esse tipo de flange tem um pescoço saliente que se encaixa no tubo e é soldado no lugar. O flange com pescoço é geralmente usado em tubulações de água, petróleo e gás.
Flange Solto
O flange solto é um tipo de flange que é fácil de instalar e remover. Ele é usado em aplicações de baixa pressão e temperatura, onde a conexão não precisa ser tão forte. O flange solto tem um anel que se encaixa no tubo e é preso no lugar com parafusos. Esse tipo de flange é geralmente usado em tubulações de água, esgoto e outras aplicações industriais.
Flange Cego
O flange cego é usado para bloquear uma seção da tubagem. Ele é instalado no final de uma tubulação e é fixado no lugar com parafusos. O flange cego é geralmente usado quando a tubulação precisa ser fechada para manutenção ou reparo.
Lap-Joint
O flange Lap-Joint é usado em aplicações de baixa pressão e temperatura. Ele é composto por dois componentes: um flange e um anel solto. O flange é fixado ao tubo com parafusos, enquanto o anel solto é encaixado no flange. Esse tipo de flange é geralmente usado em tubulações de água, esgoto e outras aplicações industriais.
Flange Soquete
O flange soquete é usado em aplicações de baixa pressão e temperatura. Ele é composto por um flange com uma extremidade chanfrada e um tubo com uma extremidade chanfrada correspondente. O flange é fixado ao tubo com solda ou parafusos. Esse tipo de flange é geralmente usado em tubulações de água, esgoto e outras aplicações industriais.
Flange Sobreposto
O flange sobreposto é usado em aplicações de baixa pressão e temperatura. Ele é composto por um flange com uma extremidade plana e um tubo com uma extremidade plana correspondente. O flange é fixado ao tubo com solda ou parafusos. Esse tipo de flange é geralmente usado em tubulações de água, esgoto e outras aplicações industriais.
Flange Raquete
O flange raquete é usado em aplicações de baixa pressão e temperatura. Ele é composto por um flange com uma extremidade plana e um tubo com uma extremidade plana correspondente. O flange é fixado ao tubo com solda ou parafusos. Esse tipo de flange é geralmente usado em tubulações de água, esgoto e outras aplicações industriais.
Em resumo, existem vários tipos de flanges disponíveis no mercado, cada um com suas próprias características e aplicações. É importante escolher o tipo correto de flange para garantir uma conexão forte e segura em sua tubulação.
Materiais Usados
Os flanges podem ser fabricados em diversos materiais, incluindo aço carbono, titânio, níquel, inox e aço inoxidável. A escolha do material adequado para o flange dependerá do tipo de fluido que irá passar pela tubulação, da temperatura e da pressão de trabalho.
O aço carbono é um dos materiais mais comuns para a fabricação de flanges, especialmente para aplicações em sistemas de tubulação com pressão e temperatura moderadas. O aço carbono é resistente, durável e relativamente barato, tornando-o uma escolha popular para muitas aplicações.
O titânio é um material mais caro e menos comum para a fabricação de flanges, mas é altamente resistente à corrosão e pode suportar temperaturas extremas. O titânio é frequentemente usado em aplicações de alta pressão e alta temperatura, como em usinas nucleares e em sistemas de processamento químico.
O níquel é um material que oferece excelente resistência à corrosão e pode suportar temperaturas elevadas. Os flanges de níquel são frequentemente usados em aplicações em que fluidos altamente corrosivos estão presentes, como em indústrias químicas e petroquímicas.
O inox e o aço inoxidável são materiais que oferecem excelente resistência à corrosão e são amplamente utilizados em aplicações em que o contato com fluidos corrosivos é comum. O inox é uma liga de aço com alto teor de cromo e níquel, enquanto o aço inoxidável é uma liga de aço com alto teor de cromo.
Em resumo, a escolha do material do flange dependerá das condições específicas da aplicação. É importante considerar a resistência à corrosão, a temperatura e a pressão de trabalho ao selecionar o material adequado para o flange.
Aplicações de Flange
Os flanges são peças fundamentais em diversas indústrias, como a automação industrial, construção civil, engenharia, mineração, usinas, entre outras. Eles são utilizados para conectar tubos, válvulas e equipamentos, garantindo a segurança e eficiência dos sistemas.
Na indústria, os flanges são amplamente empregados em tubulações de seção circular, permitindo a conexão de diferentes equipamentos e peças, como válvulas e bombas. Eles são facilmente desmontáveis, o que facilita a manutenção e reparo dos sistemas.
Na automação industrial, os flanges são usados em sistemas de abastecimento de água, gás e outros fluidos, garantindo a segurança e eficiência dos processos. Eles podem ser encontrados em diâmetros variados e em diferentes materiais, como aço inoxidável e PVC.
Na construção civil, os flanges são empregados em sistemas de abastecimento de água e esgoto, além de serem utilizados em sistemas de climatização e ventilação. Eles podem ser encontrados em diferentes tamanhos e formatos, de acordo com as necessidades de cada projeto.
Na engenharia, os flanges são usados em sistemas de transporte de líquidos e gases, garantindo a segurança e eficiência dos processos. Eles podem ser encontrados em diferentes materiais, como aço carbono, ferro fundido e PVC.
Na mineração, os flanges são empregados em sistemas de transporte de minérios, garantindo a segurança e eficiência dos processos. Eles podem ser encontrados em diferentes tamanhos e formatos, de acordo com as necessidades de cada projeto.
Nas usinas, os flanges são utilizados em sistemas de abastecimento de água, vapor e outros fluidos, garantindo a segurança e eficiência dos processos. Eles podem ser encontrados em diferentes materiais, como aço inoxidável e PVC.
Em resumo, os flanges são peças fundamentais em diversas indústrias, garantindo a segurança e eficiência dos sistemas. Eles podem ser encontrados em diferentes materiais, tamanhos e formatos, de acordo com as necessidades de cada projeto.
Normas e Certificações
As normas e certificações são essenciais para garantir a qualidade e segurança das flanges utilizadas em tubulações e caldeiras. Dentre as normas mais comuns, temos a ANSI (American National Standards Institute), a DIN (Deutsches Institut für Normung), a ISO (International Organization for Standardization) e a ASTM (American Society for Testing and Materials).
A ANSI é uma das normas mais utilizadas em todo o mundo, principalmente nos Estados Unidos. Ela estabelece os requisitos para a fabricação de flanges, incluindo dimensões, materiais, tolerâncias e marcação. Já a DIN é uma norma alemã que também é amplamente utilizada em todo o mundo. Ela define as dimensões e os materiais das flanges, bem como as tolerâncias e os métodos de teste.
A ISO é uma organização internacional que estabelece normas técnicas em diversas áreas, incluindo as flanges. Ela define as dimensões, os materiais e as tolerâncias das flanges, bem como os métodos de teste. Por fim, a ASTM é uma organização americana que estabelece normas técnicas em diversas áreas, incluindo as flanges. Ela define as especificações para os materiais das flanges, bem como os métodos de teste.
Além dessas normas, existem também certificações que atestam a qualidade das flanges. Uma das mais comuns é a certificação ISO 9001, que garante que a empresa fabricante segue os padrões de qualidade estabelecidos pela ISO. Outra certificação comum é a API (American Petroleum Institute), que atesta a qualidade das flanges utilizadas na indústria petrolífera.
É importante ressaltar que a escolha da norma e certificação corretas depende do tipo de aplicação da flange. Por isso, é fundamental que os profissionais envolvidos na escolha e instalação das flanges estejam familiarizados com as normas e certificações aplicáveis.
Montagem e Desmontagem
A montagem e desmontagem de flanges é uma tarefa essencial para garantir o bom funcionamento de tubulações e válvulas industriais. Geralmente, os flanges são montados em pares e fixados por parafusos, o que facilita a montagem e desmontagem, inspeção e limpeza.
Para montar um flange, é necessário seguir alguns passos. Primeiro, certifique-se de que a superfície do flange e a superfície da tubulação estejam limpas e sem resíduos. Em seguida, alinhe os furos do flange com os furos da tubulação e insira os parafusos. Aperte os parafusos em uma sequência cruzada para garantir que a pressão seja distribuída uniformemente.
Já para desmontar um flange, é importante tomar algumas precauções. Primeiro, certifique-se de que o fluido que passa pela tubulação foi completamente esgotado. Em seguida, retire os parafusos em uma sequência cruzada e com cuidado para evitar danificar a superfície do flange e da tubulação. Caso o flange esteja muito preso, pode ser necessário usar uma ferramenta de solda ou usinagem para remover.
É importante lembrar que a montagem e desmontagem de flanges devem ser realizadas por profissionais treinados e capacitados. Além disso, é fundamental seguir as normas técnicas e de segurança para evitar acidentes e garantir a qualidade do trabalho.
Em resumo, a montagem e desmontagem de flanges é um processo importante para o funcionamento adequado de tubulações e válvulas industriais. Com os cuidados necessários e a atenção às normas técnicas e de segurança, é possível realizar esse processo de forma eficiente e segura.
Vedação e Prevenção de Vazamentos
Uma das funções principais do flange é garantir a vedação da conexão entre as tubulações. Para isso, é necessário utilizar uma junta de vedação que seja adequada para o tipo de fluido e pressão que será transportado.
As juntas de vedação podem ser feitas de diferentes materiais, como borracha natural, papelão hidráulico, entre outros. É importante escolher o material correto para garantir a efetividade da vedação e prevenir vazamentos.
Além disso, é importante prestar atenção na instalação da junta de vedação. Ela deve ser colocada corretamente entre os flanges e apertada com a força adequada para evitar vazamentos.
Caso ocorra um vazamento, é importante identificar a causa e tomar as medidas necessárias para corrigir o problema. Em alguns casos, pode ser necessário substituir a junta de vedação ou até mesmo o flange.
Em resumo, a vedação adequada é essencial para prevenir vazamentos e garantir o bom funcionamento dos sistemas tubulares. Por isso, é importante escolher a junta de vedação correta e realizar a instalação de forma adequada.
Pressão e Temperatura
Quando se trata de flanges, é importante levar em consideração a pressão e a temperatura de trabalho. Esses fatores são determinantes para escolher o tipo de flange adequado para a aplicação em questão.
A pressão é a força exercida por um fluido em uma determinada área. Ela pode ser alta ou baixa, dependendo da aplicação. Para garantir a segurança e a eficiência do sistema, é importante escolher um flange que suporte a pressão máxima de trabalho. É por isso que os flanges são classificados de acordo com o nível de pressão interna, como class150, 150LB ou 150#, por exemplo, de acordo com a norma ANSI B16.34.
Já a temperatura de trabalho é a temperatura máxima que o flange pode suportar sem sofrer danos ou deformações. É importante escolher um flange que seja resistente às variações de temperatura e que possa suportar a temperatura máxima de trabalho. Alguns materiais de flanges, como o aço carbono e o aço inoxidável, são mais resistentes a altas temperaturas do que outros, como o PVC.
Além disso, é importante levar em consideração a temperatura e a pressão de junção de um determinado metal para escolher o tipo de flange adequado. Por isso, é recomendado consultar as normas técnicas e os especialistas em flanges para escolher o modelo correto para cada aplicação.
Em resumo, a escolha do flange adequado para uma determinada aplicação depende da pressão e da temperatura de trabalho. É importante escolher um flange que suporte a pressão máxima de trabalho e que seja resistente às variações de temperatura. Consulte as normas técnicas e os especialistas em flanges para escolher o modelo correto para cada aplicação.
Inspeção e Manutenção
A inspeção e manutenção de flanges são essenciais para garantir a segurança e a eficiência do sistema de tubulação. A inspeção deve ser realizada regularmente para detectar possíveis falhas e evitar problemas futuros.
Durante a inspeção, é importante verificar se os parafusos estão apertados corretamente e se não há vazamentos. A limpeza também é essencial para garantir que a superfície do flange esteja livre de sujeira e detritos que possam comprometer a vedação.
Além disso, a radiografia é uma técnica usada para detectar possíveis danos internos nos flanges. A radiografia em dutos é uma técnica usada para inspecionar tubulações e detectar possíveis danos, como trincas, corrosão ou deformações.
É importante lembrar que a manutenção preventiva é sempre mais eficiente e econômica do que a manutenção corretiva. Por isso, é recomendável que a inspeção e a manutenção sejam realizadas regularmente, de acordo com as especificações do fabricante.
Em resumo, a inspeção e manutenção de flanges são fundamentais para garantir a segurança e a eficiência do sistema de tubulação. A limpeza, a verificação dos parafusos, a radiografia e a radiografia em dutos são algumas das técnicas utilizadas para garantir a integridade dos flanges. Lembre-se sempre de seguir as especificações do fabricante e realizar a manutenção preventiva regularmente.
Segurança e Resistência
Quando se trata de tubulações e conexões, a segurança e resistência são aspectos fundamentais. E as flanges são peças essenciais para garantir esses dois requisitos.
As flanges são projetadas para suportar altas pressões e concentrações de pressão, o que é crucial para manter a integridade do sistema de tubulação. Elas são capazes de resistir a altas temperaturas e pressões, tornando-se ideais para aplicações industriais.
A alta resistência das flanges é alcançada através de uma combinação de fatores, como o material utilizado na fabricação e o design da peça. As flanges podem ser fabricadas em aço carbono, aço inox e aço ligado, cada um com suas próprias características e propriedades.
Além disso, as flanges são projetadas para garantir uma conexão segura entre as partes do sistema de tubulação. Elas são montadas em pares e fixadas por parafusos, o que facilita a montagem e desmontagem, inspeção e limpeza. Isso permite que as flanges sejam facilmente removidas para manutenção, sem afetar a integridade do sistema.
Em resumo, as flanges são peças essenciais para garantir a segurança e resistência de sistemas de tubulação. Elas são projetadas para suportar altas pressões e concentrações de pressão, além de garantir uma conexão segura e fácil manutenção. Por isso, é importante escolher as flanges certas para cada aplicação, levando em consideração as características e propriedades do material utilizado.
Perguntas Frequentes
Quais são os tipos de flanges mais comuns utilizados em tubulações?
Existem vários tipos de flanges utilizados em tubulações, mas alguns são mais comuns do que outros. Entre os mais utilizados estão o flange de pescoço, o flange sobreposto, o flange liso, o flange roscado e o flange cego.
Qual a função do flange em uma tubulação?
O flange é uma peça fundamental em uma tubulação, pois ele permite a conexão entre diferentes componentes, como válvulas, bombas e outros equipamentos. Além disso, ele facilita a manutenção e a inspeção da tubulação, pois permite a desmontagem dos componentes sem danificar a tubulação.
O que é flange de pescoço?
O flange de pescoço é um tipo de flange que possui um pescoço saliente que se encaixa no interior da tubulação. Ele é utilizado em tubulações de alta pressão e temperatura, pois oferece maior resistência e segurança.
Quais são as características do flange sobreposto?
O flange sobreposto é um tipo de flange que possui uma borda saliente que se sobrepõe à tubulação. Ele é utilizado em tubulações de baixa pressão e temperatura, pois oferece menor resistência do que o flange de pescoço.
O que é flange liso e em que situações ele é utilizado?
O flange liso é um tipo de flange que não possui saliências ou bordas. Ele é utilizado em tubulações de baixa pressão e temperatura, onde a vedação pode ser feita por meio de uma junta plana.
Quais são os materiais mais utilizados na fabricação de flanges?
Os flanges podem ser fabricados em diversos materiais, como aço carbono, aço inoxidável, aço ligado, entre outros. A escolha do material depende das características da tubulação e das condições de operação, como pressão, temperatura e fluido transportado.
